JOYCE Tastatur

Beim Betätigen einer Taste schickt der Tastatur-Controller die Nummer der betätigten Taste sowie ihren Status zur CPU. Hier werden nun diese beiden Informationen als Index in eine Zeichentabelle verwendet und der entsprechende ASCII-Wert ermittelt. Mit dem Dienstprogramm SETKEYS ist es möglich, die Tastenkombination umzudefinieren. Der andere Weg, nämlich die aktuelle Belegung der Tasten auszulesen, ist mit einfachen Mitteln nicht zu erreichen. Die Zeichentabelle liegt nämlich bei den verschieden BIOS-Versionen auf unterschiedlichen Adressen.
Ich habe dazu zwei Assemblerprogramme geschrieben, die die Zeichentabellen auslesen:

Eine weitere Möglichkeit ist, zunächst die Tastatur mittels XBIOS-Aufruf auszulesen und Kontrolltasten zu filtern. Wird keine Kontrolltaste gefunden, dann werden Tastennummer und Tastenstatus zurückgeschrieben und nun der Wert mit einer BDOS-Aufruf ausgelesen. Eine Routine könnte wie folgt aussehen:

;
; Routine liest ein Zeichen von der Tastatur
;
; Carry ist gesetzt bei vorhandener Eingabe
; Im Akku steht das Zeichen
;
	call	XBIOS		; Taste auslesen
	dw	00dah
	ret	nc		; Keine Taste betaetigt
;
; Hier wird die Tastennummer in Register C ausgewertet.
; (Z.B. die Pfeiltasten, Nr. 6, 14, 15 und 79)
;
; Wird eine der gesuchten Tasten gefunden, so muessen ein Wert
; im Akku zurueckgegeben werden und Carry gesetzt sein
;
	....
;
; Hier geht es weiter, wenn kein Kontrolltaste gefunden wurde
;
	call	XBIOS		; Numer und Status aus Register B und C zurueckschreiben
	dw	00ddh
	ld	c,6
	ld	e,-1
	call	BDOS		; Zeichen lesen
	or	a
	ret	z		; Kein Zeichen gelesen
	scf
	ret

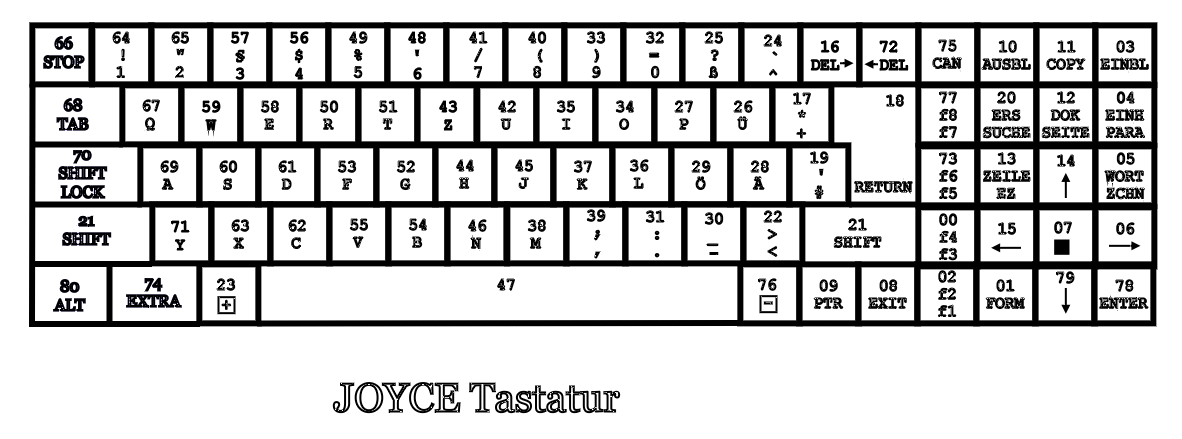

Die Tastatur hat folgendes Aussehen:

Die komplette Zuordnung der Tasten zu den Tastennummern findet sich hier.
Die Kontrolltasten sind wie folgt definiert:

Nr.	Taste	Hex-Wert	Bedeutung in CP/M 3	Nr.	Taste	Hex-Wert	Bedeutung in CP/M 3
−	Taste ohne Wert			???	Keine Bedeutung in CP/M 3
0	f4 f3	`0x11`	Bildschirm weiter	15	←	`0x01`	Cursor links
1	FORM	`0x12`	Zeichen links vom Cursor in neue Zeile	16	DEL>	`0x07`	Zeichen rechts löschen
2	f2 f1	`0x1A`	Dateiende	18	RETURN	`0x0D`	Zeilenende
3	EINBL	`0x17`	Vorige Zeile abrufen	20	ERS SUCHE	`0x1D`	???
4	EINH PARA	`−`	−	23	[+]	`0x16`	???
5	WORT ZCHN	`0x06`	Cursor rechts	66	STOP	`0x03`	Warmstart
6	→	`0x06`	Cursor rechts	68	TAB	`0x09`	Tabulator
7		`−`	−	72	<DEL	`0x7F`	Zeichen links löschen
8	EXIT	(`0x1B`)	ESCape	73	f6 f5	`0x13`	Bildschirm anhalten
10	AUSBL	`0x14`	Schreibt Zeichen links vom Cursor in den Puffer	75	CAN	`0x08`	Abbruch
11	COPY	`0x17`	Ruft die vorige Zeile ab	76	[-]	`0x1C`	???
12	DOK SEITE	`−`	−	77	f8 f7	`0x10`	Drucker ein oder aus
13	ZEILE EZ	`0x06 0x02`	Cursor an Anfang der Zeile	78	ENTER	`0x0D`	Zeilenende
14	↑	`0x1F`	Cursor nach oben	79	↓	`0x1E`	Cursor nach unten
